Fire Alarm System & Komponennya — Panduan Lengkap Proteksi Kebakaran di Indonesia

Jenis Fire Alarm System: Conventional, Semi-Addressable, Addressable

Pemilihan jenis sistem adalah keputusan paling menentukan dalam sebuah proyek, karena memengaruhi biaya material, panjang kabel, kecepatan penanganan, dan kemudahan pengembangan di masa depan. Tidak ada jenis yang mutlak lebih baik — yang ada adalah jenis yang tepat untuk karakter bangunan tertentu.

Sistem Conventional

Pada sistem conventional, detektor-detektor dikelompokkan dalam zona berdasarkan area atau lantai. Semua detektor dalam satu zona terhubung paralel pada sepasang kabel yang berakhir pada end of line resistor. Ketika salah satu detektor aktif, panel hanya mengetahui bahwa zona tersebut sedang alarm, tanpa mengetahui detektor mana persisnya. Konsekuensinya, petugas harus menyisir area zona itu — dapat berarti seluruh lantai bila pembagian zonanya kasar.

Kelebihannya jelas: harga perangkat paling ekonomis, instalasi sederhana, pemrograman minimal, dan perawatan mudah dipelajari petugas gedung. Kekurangannya adalah lokasi alarm kurang presisi, tidak ada informasi kondisi kesehatan tiap detektor, dan penambahan zona baru menuntut penarikan kabel baru dari panel. Sistem ini paling cocok untuk ruko, rumah toko dua hingga tiga lantai, gudang kecil, sekolah, klinik, kantor satu lantai, restoran, dan bangunan dengan luas terbatas.

Sistem Semi-Addressable

Sistem ini menggabungkan keduanya. Detektor conventional tetap digunakan, namun dikumpulkan dalam kelompok kecil yang dipantau oleh monitor module beralamat pada loop addressable. Panel dengan demikian dapat menunjuk kelompok yang jauh lebih spesifik daripada zona conventional biasa, tanpa perlu mengganti seluruh detektor dengan tipe addressable. Pilihan ini sangat masuk akal untuk gedung eksisting yang ingin ditingkatkan kemampuannya dengan anggaran terbatas, atau untuk perluasan bangunan yang sudah memiliki instalasi conventional.

Sistem Addressable

Setiap perangkat — detektor, MCP, modul, sounder — memiliki alamat unik dan berkomunikasi secara digital dengan panel melalui satu loop. Panel menampilkan pesan spesifik seperti “Smoke Detector 048 — Ruang Server Lantai 7”. Satu loop dapat menampung ratusan perangkat, sehingga kebutuhan kabel jauh lebih efisien dibanding menarik puluhan zona terpisah. Loop juga dapat dirancang class A (kabel kembali ke panel membentuk lingkaran) sehingga satu titik putus tidak menghentikan komunikasi.

Keunggulan lainnya adalah kemampuan diagnostik: panel membaca nilai analog sensitivitas tiap detektor, memberi peringatan dini ketika chamber mulai kotor sebelum menyebabkan false alarm, dan mencatat log kejadian yang berguna untuk investigasi maupun audit. Programmable cause and effect memungkinkan skenario rumit — misalnya alarm di lantai 12 hanya membunyikan evakuasi di lantai 11, 12, dan 13 (phased evacuation) agar tangga tidak penuh sesak. Sistem ini menjadi standar untuk gedung bertingkat, rumah sakit, hotel, mall, bandara, data center, pabrik besar, dan bangunan dengan penghuni banyak.

Sistem Wireless dan Hybrid

Untuk bangunan cagar budaya, gedung yang sedang beroperasi penuh dan tidak boleh dibongkar plafonnya, atau area proyek sementara, tersedia perangkat nirkabel yang berkomunikasi melalui frekuensi radio dengan gateway pada panel. Keuntungannya kecepatan pemasangan dan minim kerusakan bangunan; konsekuensinya kebutuhan penggantian baterai perangkat secara berkala dan biaya perangkat yang lebih tinggi. Sistem hybrid memadukan jalur berkabel untuk area utama dengan perangkat nirkabel untuk area sulit dijangkau.

Standar dan Regulasi Fire Alarm di Indonesia

Pemasangan sistem alarm kebakaran di Indonesia tidak boleh dilakukan berdasarkan perkiraan. Ada kerangka hukum dan standar teknis yang mengikat, dan pelanggarannya berdampak pada perizinan bangunan, tanggung jawab hukum, hingga penolakan klaim asuransi.

• UU No. 28 Tahun 2002 tentang Bangunan Gedung — mewajibkan setiap bangunan gedung memenuhi persyaratan keselamatan, termasuk proteksi terhadap bahaya kebakaran.
• UU No. 1 Tahun 1970 tentang Keselamatan Kerja — mewajibkan pengurus tempat kerja mencegah, mengurangi, dan memadamkan kebakaran serta menyediakan sarana penyelamatan diri.
• Permen PU No. 26/PRT/M/2008 tentang Persyaratan Teknis Sistem Proteksi Kebakaran pada Bangunan Gedung dan Lingkungan — acuan teknis utama perencanaan sistem proteksi aktif dan pasif.
• Permenaker No. 02/MEN/1983 tentang Instalasi Alarm Kebakaran Automatik — mengatur jenis detektor, penempatan, pengujian berkala, serta kewajiban pemeriksaan oleh ahli K3.
• Permenaker No. 04/MEN/1980 tentang Syarat Pemasangan dan Pemeliharaan Alat Pemadam Api Ringan — menjadi acuan untuk APAR yang melengkapi sistem alarm.
• SNI 03-3985-2000 tentang Tata Cara Perencanaan, Pemasangan, dan Pengujian Sistem Deteksi dan Alarm Kebakaran untuk Pencegahan Bahaya Kebakaran pada Bangunan Gedung.
• NFPA 72 — National Fire Alarm and Signaling Code, rujukan internasional untuk desain, instalasi, pengujian, dan pemeliharaan sistem alarm kebakaran.
• Peraturan daerah setempat, misalnya ketentuan Dinas Penanggulangan Kebakaran dan Penyelamatan DKI Jakarta terkait rekomendasi dan pemeriksaan sarana proteksi kebakaran.

Sebagai pemegang SK Penunjukan PJK3 Kemnaker, NFPA Membership, dan sertifikasi ISO Management, PT Global Mitra Proteksindo merancang setiap sistem agar memenuhi kerangka regulasi di atas, sehingga dokumen pengujian dan berita acara yang Anda terima dapat digunakan langsung untuk keperluan audit dan perizinan.

Tahapan Perencanaan dan Instalasi Fire Alarm System

Instalasi yang baik dimulai jauh sebelum bor menyentuh plafon. Inilah alur kerja yang kami terapkan pada setiap proyek, besar maupun kecil.

Tahap 1 — Survei dan Analisis Risiko

Tim melakukan kunjungan lokasi untuk memetakan fungsi tiap ruangan, jenis material yang tersimpan, sumber panas, tinggi plafon, tata letak AC dan ducting, struktur balok, jalur evakuasi, ketersediaan sumber listrik, serta karakter penghuni. Ruang server, gudang bahan kimia, dapur, dan ruang genset masing-masing memiliki profil risiko berbeda dan menuntut jenis detektor berbeda pula. Hasilnya adalah peta risiko yang menjadi dasar desain.

Tahap 2 — Desain Sistem dan Shop Drawing

Berdasarkan analisis risiko, ditentukan jenis sistem, jumlah zona atau loop, jenis dan jumlah detektor, titik penempatan MCP dan notification appliance, rute pengkabelan, jenis kabel dan konduit, kapasitas panel, kapasitas baterai, serta matriks cause and effect untuk integrasi. Semua dituangkan dalam shop drawing dan riser diagram yang disetujui pemilik gedung atau konsultan sebelum pekerjaan dimulai.

Tahap 3 — Penyusunan BoQ dan RAB

Daftar material dan volume pekerjaan disusun terperinci sehingga tidak ada biaya tersembunyi yang muncul di tengah proyek. Anda melihat dengan jelas harga panel, harga per detektor, panjang kabel, jumlah konduit, biaya tenaga kerja, biaya testing, dan biaya dokumentasi.

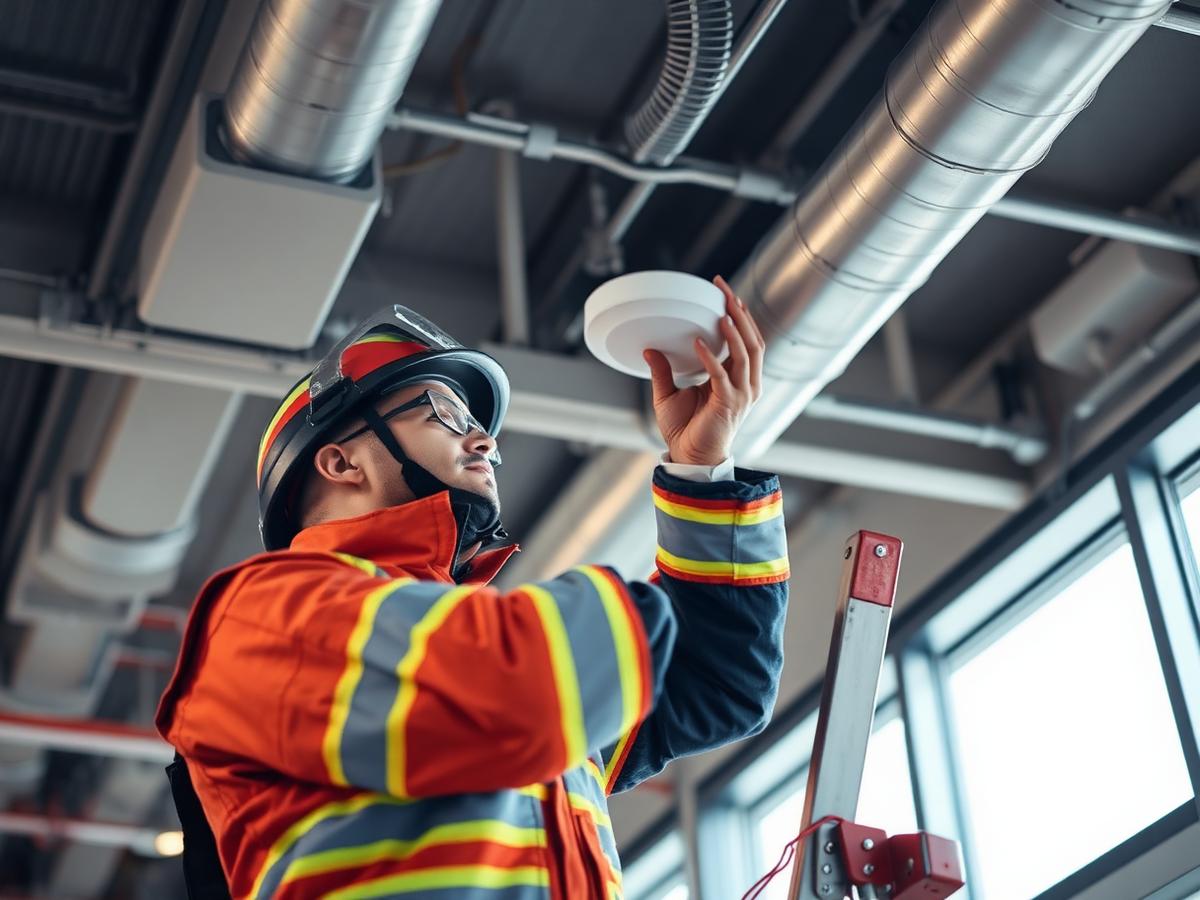

Tahap 4 — Pekerjaan Fisik Instalasi

• Pemasangan konduit, tray, dan penarikan kabel sesuai rute pada shop drawing, dengan pemisahan dari jalur listrik daya untuk menghindari induksi.
• Pemasangan base detektor pada plafon dengan memperhatikan jarak minimal dari dinding, diffuser AC, lampu, dan balok struktur.
• Pemasangan MCP pada ketinggian standar di jalur evakuasi, serta bell dan horn strobe pada posisi yang menjamin cakupan suara merata.
• Pemasangan dan pengkabelan panel MCFA beserta baterai backup, pembumian, dan proteksi surja.
• Terminasi rapi dengan label per zona atau alamat, pemasangan end of line resistor pada perangkat terakhir tiap jalur.
• Pengukuran tahanan isolasi dan kontinuitas kabel sebelum detektor dipasang, untuk memastikan tidak ada kabel terjepit atau terkelupas.

Tahap 5 — Pemrograman dan Commissioning

Panel diprogram: penamaan zona atau alamat sesuai nama ruangan sebenarnya, pengaturan sensitivitas, verification delay, cross zoning bila diperlukan, serta matriks kendali untuk lift, fan, damper, dan suppression. Setelah itu dilakukan pengujian menyeluruh: setiap detektor diuji dengan smoke tester atau heat gun, setiap MCP diaktifkan, setiap notification appliance diukur tingkat suaranya, uji kegagalan listrik dengan mengandalkan baterai, uji trouble dengan memutus jalur, dan uji seluruh interlock. Semua hasil dicatat dalam berita acara pengujian yang ditandatangani bersama.

Tahap 6 — Serah Terima, Pelatihan, dan Dokumentasi

Anda menerima as-built drawing, daftar alamat perangkat, manual book, berita acara, dan jadwal pemeliharaan yang direkomendasikan. Petugas gedung dilatih membaca status panel, melakukan reset, membedakan alarm dan trouble, serta prosedur pelaporan. Pelatihan singkat ini sering menjadi pembeda antara sistem yang berumur panjang dan sistem yang dibiarkan berbunyi trouble selama bertahun-tahun karena tidak ada yang paham artinya.

Inspeksi, Pengujian, dan Perawatan Berkala

Sistem alarm kebakaran adalah satu-satunya perangkat di gedung yang idealnya tidak pernah digunakan, namun harus dipastikan selalu siap. Karena itu perawatan bukan pilihan, melainkan kewajiban.

• Harian: pemeriksaan visual panel — pastikan lampu 'normal/power' menyala dan tidak ada indikator trouble atau alarm yang aktif.
• Mingguan: pengujian satu manual call point secara bergilir agar seluruh MCP teruji dalam satu siklus, disertai pencatatan.
• Bulanan: pengukuran tegangan baterai backup dan tegangan pengisian, pemeriksaan sambungan terminal, pembersihan panel dari debu.
• Enam bulanan: pembersihan chamber detektor, uji sensitivitas dengan smoke tester, uji seluruh notification appliance, uji fungsi seluruh modul dan interlock.
• Tahunan: full functional test seluruh perangkat, uji ketahanan baterai, simulasi evakuasi bersama penghuni gedung, kalibrasi ulang, dan pembaruan dokumentasi.
• Dua sampai tiga tahun: penggantian baterai backup sesuai kondisi hasil pengukuran.
• Delapan sampai sepuluh tahun: penggantian detektor karena penurunan sensitivitas sensor akibat usia.

Kami menyediakan kontrak pemeliharaan berkala dengan laporan tertulis setiap kunjungan, termasuk rekomendasi perbaikan, sehingga riwayat perawatan gedung Anda terdokumentasi rapi — aset yang sangat berharga ketika auditor K3 atau pihak asuransi meminta bukti.

Masalah Umum Fire Alarm dan Cara Mengatasinya

False Alarm Berulang

Penyebab terbanyak adalah chamber detektor kotor oleh debu atau serangga, penempatan yang salah (terlalu dekat dapur, kamar mandi, diffuser AC, atau area merokok), kelembapan tinggi, dan pekerjaan renovasi tanpa penutup detektor. Solusinya berlapis: pembersihan berkala, penggantian tipe detektor sesuai karakter ruang, relokasi titik, pemakaian detektor analog dengan kompensasi drift, dan pemasangan detector cover sementara selama pekerjaan konstruksi. False alarm yang dibiarkan jauh lebih berbahaya daripada yang terlihat, karena penghuni akhirnya mengabaikan alarm sungguhan — fenomena yang dikenal sebagai alarm fatigue.

Panel Menampilkan Trouble Terus-Menerus

Umumnya disebabkan kabel putus atau terjepit, end of line resistor hilang atau terpasang di tempat yang salah, detektor terlepas dari base, terminal longgar, baterai backup drop, atau sekring putus. Penelusuran dilakukan zona per zona dengan pengukuran tegangan dan tahanan, bukan dengan menebak.

Alarm Tidak Terdengar di Sebagian Area

Terjadi karena jumlah notification appliance kurang, penempatan tidak merata, ruangan kedap suara, atau tegangan turun di ujung jalur akibat kabel terlalu panjang atau penampang terlalu kecil. Solusinya adalah penambahan perangkat, penggunaan booster power supply, atau perbaikan ukuran kabel.

Sistem Dimatikan Sementara lalu Terlupakan

Ini masalah manajerial, bukan teknis, namun paling sering berujung fatal. Sistem yang di-bypass saat renovasi wajib dicatat dalam log, diberi label, dan dijadwalkan pengaktifannya kembali dengan penanggung jawab yang jelas.

Penerapan Fire Alarm System di Berbagai Sektor

• Gedung perkantoran dan apartemen: sistem addressable dengan phased evacuation, integrasi lift dan pressurized fan, annunciator di lobi.
• Rumah sakit: sistem addressable dengan sounder bernada lembut di area perawatan, prosedur evakuasi horizontal, dan proteksi khusus ruang operasi serta ruang penyimpanan oksigen.
• Hotel: detektor di setiap kamar, sounder di dalam kamar agar terdengar saat tamu tidur, dan panel dengan kemampuan menunjuk nomor kamar secara persis.
• Pusat perbelanjaan: kombinasi beam detector di atrium, detektor titik di tenant, dan integrasi tata suara darurat.
• Pabrik dan gudang: beam detector untuk area tinggi, heat detector dan linear heat cable untuk area berdebu, flame detector untuk area bahan mudah terbakar.
• Data center dan ruang server: aspirating smoke detection (VESDA) dengan cross zoning yang memicu FM200 atau Novec 1230 tanpa merusak perangkat elektronik.
• Sekolah dan kampus: sistem conventional atau addressable sederhana dengan MCP di setiap jalur keluar dan program latihan evakuasi rutin.
• SPBU, depo bahan bakar, dan pabrik kimia: flame detector dan gas detector dengan respons cepat serta interlock ke shutdown sistem.
• Ruko, restoran, dan UMKM: sistem conventional ekonomis dengan heat detector di dapur dan smoke detector di area pelanggan serta gudang.

Faktor yang Menentukan Biaya Fire Alarm System

Pertanyaan “berapa harga fire alarm?” hanya bisa dijawab jujur setelah beberapa variabel diketahui. Berikut faktor yang paling memengaruhi angka akhir pada penawaran.

• Luas bangunan dan jumlah lantai, yang menentukan jumlah detektor dan panjang instalasi.
• Jenis sistem yang dipilih: conventional jauh lebih ekonomis dibanding addressable, terutama pada bangunan kecil.
• Jenis detektor: smoke, heat, beam, flame, atau aspirating memiliki rentang harga yang sangat berbeda.
• Merek dan tingkat sertifikasi perangkat, serta ketersediaan suku cadang jangka panjang di Indonesia.
• Jenis kabel dan konduit: kabel tahan api dan konduit metal jelas lebih mahal daripada NYA dalam konduit PVC.
• Tingkat kesulitan area kerja: plafon tinggi, area operasional 24 jam, atau pekerjaan malam hari menambah biaya tenaga kerja.
• Kebutuhan integrasi dengan lift, fan presurisasi, damper, akses kontrol, sprinkler, hydrant, atau gas suppression.
• Kebutuhan dokumentasi, pengujian pihak ketiga, pelatihan, serta kontrak pemeliharaan setelah serah terima.

Prinsip kami sederhana: tidak ada harga karangan sebelum survei. Kirimkan data bangunan Anda, kami hitung, lalu Anda menerima penawaran yang dapat dibandingkan baris per baris.

Tips Memilih Vendor Fire Alarm System

• Pastikan vendor memiliki legalitas dan sertifikasi yang relevan, seperti PJK3 Kemnaker, ISO, dan keanggotaan asosiasi proteksi kebakaran.
• Minta portofolio proyek sejenis dengan bangunan Anda, bukan sekadar daftar nama perusahaan.
• Periksa apakah vendor menyediakan shop drawing dan as-built drawing — vendor yang enggan membuat gambar biasanya bekerja tanpa perhitungan.
• Tanyakan ketersediaan suku cadang dan dukungan teknis untuk merek yang ditawarkan, minimal lima tahun ke depan.
• Pastikan penawaran mencakup pengujian dan commissioning, bukan hanya pemasangan perangkat.
• Bandingkan lingkup pekerjaan, bukan hanya angka total; penawaran termurah sering kali menghilangkan item penting seperti kabel tahan api atau baterai berkapasitas cukup.
• Pilih vendor yang juga melayani perawatan berkala, agar sistem tetap terpantau setelah proyek selesai.

Kesimpulan: Investasi Terkecil untuk Risiko Terbesar

Fire alarm system adalah salah satu investasi dengan rasio manfaat tertinggi dalam sebuah bangunan. Biayanya biasanya hanya sebagian kecil dari nilai bangunan dan isinya, tetapi perannya menentukan apakah sebuah insiden berakhir sebagai catatan kecil di buku log, atau sebagai kerugian yang menghentikan operasional bisnis selama bertahun-tahun. Sistem yang dirancang dengan benar, dipasang oleh teknisi berkompeten, diuji secara menyeluruh, dan dirawat berkala akan bekerja tepat pada saat Anda paling membutuhkannya — dan itulah satu- satunya ukuran keberhasilan yang berarti.

PT Global Mitra Proteksindo melalui pemadamapi.biz siap mendampingi Anda dari tahap konsultasi, survei, desain, pengadaan, instalasi, commissioning, pelatihan, hingga pemeliharaan jangka panjang — untuk fire alarm system maupun seluruh sistem proteksi kebakaran lainnya.
